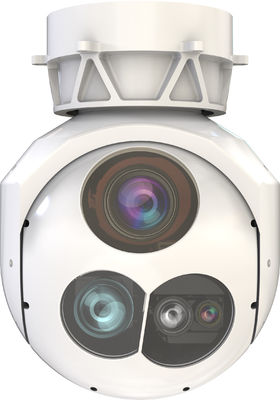

200 mm Dos ejes 3 sensores Pod electro óptico para vigilancia y reconocimiento



Este EO Pod es una unidad de dos ejes, de dos fotogramas, con una cámara de televisión con zoom óptico continuo de 30x, un conjunto de imágenes infrarrojas enfriadas a media onda y un iluminador láser.Incluye módulos integrados anti-latenciaEl QG-200T se utiliza principalmente en aplicaciones de vigilancia como imágenes, detección, posicionamiento, orientación, seguimiento, etc.y reconocimiento de objetos en tierraSu diseño se adapta a una amplia gama de operaciones, incluyendo inspección de líneas, investigación de accidentes, respuesta a emergencias, recolección de pruebas de aplicación de la ley,así como actividades de lucha contra el terrorismo y los disturbios.

Parámetro de 2 ejes 3 sensores Pod electro óptico para vigilancia y reconocimiento de objetos



El servicio		Televisión
Rango de rumbo N×360°		Banda	0.4 μm 0,9 μm
Rango de inclinación -120° ∼40°		Ratio de resolución	Las medidas de seguridad
Consistencia en la precisión ≤ 100urad ((Fluctuación de frecuencia de 2°/1Hz,1°/2Hz)		Duración focal	F=4,3 ∼129 mm
Mejora angularExactitud ≤1mrad		Ángulo de visión	630,7° ∼ 2,3°
Velocidad angular ≥ 60°/s		Zoom óptico	30X
Aceleración angular ≥ 150°/s2		Rango de detección	Hombre 6 km, vehículo 15 km
Seguimiento de objeto único		Distancia de reconocimiento	Hombre 2 km, vehículo 8 km
Objetivo Tipo de objetivos genéricos		IR
Rate de seguimiento ≥32 píxeles/marco		Banda	3 μm5 μm
Tasa de actualización de cuadros ≥50FPS		Tiempo de enfriamiento	≤ 6 minutos
Múltiples objetos de seguimientoel		Ratio de resolución	640×512
Objeto Tipo humano, vehículo, buques, aviones		Píxeles	15 μm
Recuerdo ≥ 90%		Duración focal	Zoom de 220 mm por F4.0
Precisión ≥ 80%		Ángulo del campo de visión	130,75° ∼2,5°
Tamaño mínimo del objetivo 32×32 @1080P		Rango de detección	Hombre 4,6 km, vehículo 20,0 km
Cantidad objetivo de seguimiento ≥ 20		Distancia de reconocimiento	Hombre 1,1 km, vehículo 5,0 km
Tasa de transición del seguimiento ≤15%		El láser Rango de acción El buscador
Tasa de transición de seguimiento ≥20FPS		Banda	1064 nm
Tamaño de la interfaz		Energía de pulso	40 mJ
Dimensión ≤ Φ200 mm×260 mm		Rango de alcance	300m 8000m
Peso ≤ 5,5 kg		Precisión de alcance	± 5 m
Fuente de alimentación	18 ′32VDC ((con capacidades de protección contra picos y sobretensiones)	Método y patrón de codificación de iluminación	Código de frecuencia preciso, con una duración de iluminación única de al menos 25 segundos (se puede configurar la codificación).
Consumo 20w (media) 50w (valor máximo)		Video y almacenamiento
Interfaz de comunicación Puerto serie, 1 Gbps		Formato de la foto	Es un JPEG.
Interfaz de vídeo 1 Gbps, SDI		Formato de vídeo	MP4
Temperatura del medio ambiente		Formato de codificación	- ¿ Qué?264¿Qué quieres decir?265
Temperatura de funcionamiento -40°C 60°C		Protocolo de vídeo	Las condiciones de los servicios de transporte de mercancías y servicios de transporte
Temperatura de almacenamiento -45°C ∼70°C		Almacenamiento	128 GB.
Impacto 20 g, 11 ms





Características clave de dos ejes tres sensores pod electro óptico para el sistema de UAV

Reconocimiento de objetos de IA: reconocimiento humano, vehículo, barco y objetivo
Bloqueo asistido por IA: reconocimiento y seguimiento automático de objetivos
AI Anti-oclusión de seguimiento: reconocimiento de objetos asistido de seguimiento estable Estabilidad de dos ejes: aislamiento integral del movimiento angular del portador
Dos sensores de fotografía y grabación: soporta el análisis posterior
Estabilización de imagen electrónica: experiencia estable a nivel de subpíxeles
Retardo antienlace: objetos en movimiento, bloqueo preciso
Reconocimiento y seguimiento de objetos múltiples: admite bloqueo de teclado de objetos y bloqueo de voz de objetos
Actualización remota de la página web: soporte remoto, respuesta de segundo nivel

Efecto del reconocimiento
